ERD

A.      ERD

Sebuah sistem yang baik pastinya terdiri dari beberapa kumpulan data atau objek yang saling berhubungan satu sama lain. Keterkaitan antara objek satu dengan objek lainnya atau bisa di sebut entity, dapat menggambarkan kompeksitas data suatu sistem. Dengan kata lain  suatu sistem yang baik dapat terbentuk jika masing-masing entitas yang terdapat dalam suatu sistem dapat saling berhubungan satu sama lain. Oleh karena itu pada tahun 1976, P.P Chen memperkenalkan model Entity Relationship yang dapat digunakan untuk menggambarkan persepsi pemakai antara objek-objek dasar (entity)  dan hubungan antara entity-entity  tersebut yang dapat disebut relationship pada suatu sistem. Hal tersebut bertujuan untuk mempermudah pemakai dalam merancang serta memahami entitas apa saja yang terdapat pada suatu sistem, serta dapat mempermudah untuk menelusuri suatu data atau informasi yang terdapat pada entitas suatu sistem.

Diagram Entity-Relationship melengkapi penggambaran grafik dari struktur logika . Dengankata lain Diagram E-R menggambarkan arti dari aspek data seperti bagaimana entity-entity, atribut-atribut dan relationship-relationship disajikan. Sebelum membuat Diagram E-R , tentunya kita harus memahami betul data yang diperlukan dan ruang lingkupnya. Di dalam pembuatan diagram E-R perlu diperhatikan penentuan sesuatu konsep apakah merupakan suatu entity, atribut atau relationship.

B.      KOMPONEN-KOMPONEN ERD

Adapun komponen-komponen yang terdapat pada ERD adalah sebagai berikut :

1.      Entitas

             Entitas merupakan tempat penyimpanan data, maka entitas yang digambarkan dalam ERD ini         merupakan data store yang ada di DFD dan akan menjadi file data di komputer. Entitas juga dapat diartikan sebagai  individu yang mewakili sesuatu yang nyata (eksistensinya) dan dapat dibedakan dari sesuatu yang lain (Fathansyah, 1999).  Ada dua macam entitas pada suatu sistem, diantaranya entitas kuat dan entitas lemah.

1.      Atribut

Atribut merupakan pendeskripsian karakteristik dari entitas. Atribut digambarkan dalam bentuk lingkaran atau elips. Atribut yang menjadi kunci entitas atau key diberi garis bawah.

Terdapat macam-macam atribut ERD, diantaranya adalah :

a.       Simple Attribute dan Composite Attribute

Atribut sederhana/ Simple Attribute adalah atribut yang tidak dapat dibagi-bagi menjadi atribut yang lebih mendasar.

Contoh : atribut harga dari entity barang.

b.      Atribut komposit/ Composite Attribute

Merupakan atribut yang terdiri dari beberapa atribut yang lebih mendasar.

Contoh : Entity mahasiswa memiliki atribut nama yang terdiri dari nama depan (first name), nama tengah (middle name) dan nama belakang (last name).

c.       Single Valued Attribute dan Multi Valued Attribute

Atribut Berharga Tunggal (Single-valued Attribute) : atribut yang hanya mempunyai satu harga untuk suatu entitas tertentu.

Contoh : atribut umur.

d.      Atribut Berharga Banyak (Multi-valued Attribute)

Adalah  atribut yang dapat terdiri dari sekumpulan harga untuk suatu entitas tertentu.

Contoh : atribut hobi.

e.       Derived Attribute (Attribut Turunan)

Atribut Derivatif merupakan suatu atribut yang dihasilkan dari atribut lain.

Contoh : atribut umur yang dapat dihasilkan dari atribut tgl_lahir.

f.       Key Attribute (Atribut Kunci)

Satu atau beberapa atribut yang mempunyai nilai unik sehingga dapat digunakan untuk membedakan data pada suatu baris/record dengan baris lain pada suatu entitas.

Macam key attribute:

1.      Candidate Key

Super key yang jumlah atributnya paling sedikit.

Contoh            : Candidate Key pada entitas Anggota

-          Nama (jika dijamin tidak ada nama yang sama)

-          No. Anggota

2.      Primary Key

Candidate key yang dipilih berdasarkan seringnya dijadikan acuan, lebih ringkas, dan lebih menjamin keunikan key.

Contoh: Primary key untuk entitas Anggota

-    No. Anggota

3.      Alternate Key

Alternate key merupakan bagian candidate key yang tidak dipakai menjadi primary ke, akan tetapi alternate key merupakan attribute yang menjadi kandidat primary key.

4.      Super Key

Super key merupakan satu atau gabungan beberapa atribut yang dapat membedakan setiap baris data dalam sebuah tabel secara unik.

2.      Relasi

Relasi menunjukkan adanya hubungan diantara sejumlah entitas yang berasal dari himpunan entitas yang berbeda.

Penghubung antara himpunan relasi dengan himpunan entitas dan himpunan entitas dengan atribut dinyatakan dalam bentuk garis.

1.        NOTASI ERD

Berikut merupakan notasi-notasi dalam Entity Relationship Diagram (ERD) :

Keterangan :

·         Segi empat menyatakan entity set

·         Elips menyatakan atribut

·         Belah Ketupat menyatakan relationship set

·         Garis menghubungkan atribut ke entity set dan entity set ke relationship set

·         Elips ganda menyatakan atribut multivalue

·         Elips dengan garis putus – putus menyatakan atribut hasil turunan dari atribut lain (derived)

   2.        ENTITAS
     Entitas adalah suatu obyek di dunia nyata yang dapat dibedakan dari objek lainnya yang ditranslasikan dalam basis data. Yang termasuk ke dalam entitas antara lain orang, benda, tempat, kejadian atau konsep yang informasinya akan direkam.

   3.        INSTANCE ENTITAS

      Instance entitas merupakan suatu kejadian yang dapat berulang-ulang terjadi dalam suatu entitas. Suatu entitas hanya diterangkan satu kali dalam sebuah database,entitas juga dapat disebut sebagai kata umum maupun ciri umum atau nama umum, sedangkan suatu instance entitas merupakan sesuatu yang menjadi isi maupun keterangan secara mendetail dalam suatu atribut-atribut yang dikelompokkan menjadi suatu entitas.

   4.        ATTRIBUTE

      Attribute merupakan suatu informasi yang menyimpan isi-isi data sejenis yang terdapat dalam suatu tabel sehingga data-data tersebut dikelompokkan menjadi satu dan memiliki satu informasi yang lebih umum dikenal. Atribut terdiri dari 5 kelas-kelas, yaitu : simple attribute, composite attribute, derived attribute, single-valued, multi-valued attribute.

NORMALISASI

A.    PENGERTIAN NORMALISASI

                  Normalisasi adalah proses menstrukturkan data untuk menghilangkan grup elemen yang berulang-ulang dan membantu mengurangi atau mencegah timbulnya masalah yang berhubugan dengan pengelolahan data dalam database sehingga menghasilkan suatu  relasi yang sangat diperlukan dan penting.

B.    TUJUAN NORMALISASI

                  Tujuan utama dari normalisasi adalah mengidentifikasi kesesuaian hubungan yang mendukung data untuk memenuhi kebutuhan perusahaan.

C.    TAHAPAN NORMALISASI

1.      Proses normalisasi

o   Data diuraikan dalam bentuk tabel, kemudian dianalisis berdasarkan persyaratan untuk menuju ke beberapa tingkat selanjutnya.

o   Apabila tabel yang telah diuji belum memenuhi syarat tertentu, maka tabel harus dipecahkan kembali menjadi beberapa tabel yang lebih sederhana sampai memenuhi bentuk tabel yang optima

2.      Tahapan Normalisasi

2.1  Bentuk Normalisasi kesatu (1NF)

Suatu relasi dikatakan memenuhi bentuk normalisasi pertama jika setiap data bersifat atomik, yaitu setiap irisan baris dan kolom hanya mempunyai satu nilai data.

2.2  Bentuk Normalisasi kedua(2NF)

Suatu relasi dikatakan memenuhi bentuk normalisasi kedua jika tabel relasi tersebut sudah terpenuhi normalisasi pertama dan atribut yang bukan key sudah tergantung penuh pada key-nya.

2.3  Suatu relasi dikatakan memenuhi bentuk normalisasi ketiga jika relasi tersebut sudah memenuhi bentuk normalisasi kedua dan atribut yang bukan key sudah tidah tergantung pada key-nya.

SISTEM INFORMASI RUMAH SAKIT

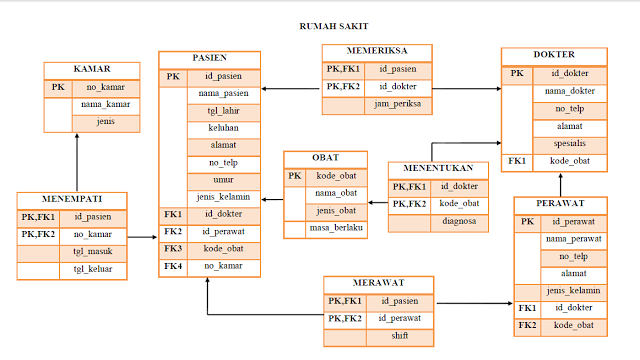

                                                                                Gambar 2. Tabel relasi sistem informasi rumah sakit

                                                                                                    Gambar 3. diagram ERD



                                                                                     Gambar 4. diagram ketergantungan

DDL (Data Definition Language)

DDL (Data Definition Language) merupakan suatu bagian perintah untuk membuat, memodifikasi atau menghapus suatu struktur basis data SQL.

1.    CREATE

a.    Create Table

Create table digunakan untuk membuat atau mengidentifikasi sebuah tabel baru.

Contoh:

b.    Create View

View merupakan sebuah tabel semu atau tabel logic, yang dimana datanya berasal dari satu atau lebih tabel lain.

Contoh:



Kata kunci pada pembentukan view:

·         OR REPLACE, digunakan apabila saat pembentukan view dan ternyata view sudah ada maka, view akan didefinisikan kembali.

·         FORCE, dimana view akan dibuat meskipun tabel sumbernya belum ada.

·         NOFORCE, dimana view akan dibuat jika tabel sumbernya sudah ada.

·         With Check Option, dimana view akan memeriksa data yang diinsert ataupun diupdate pada view.

·         READ ONLY, dengan perintah ini maka operasi penambahan, pembaharuan dan penghapusan melalui view tersebut tidak diperbolehkan.

c.    Create Sequence (membuat nomor unik secara otomatis)

Sequence digunakan intuk meng-create angka-angka unik secara otomatis. Biasanya sequence digunakan untuk membentuk primary key secara otomatis.

Contoh:



d.    Create Synonym

Digunakan untuk membuat nama alias untuk sebuah tabel, view atau squence.

Contoh:



Tujuan penggunaan synonym

·         Untuk mengganti atau menyingkat nama yang sulit diingat obyek

·         User dapat mengakses data pada tabel yang berisi informasi yang sensitive dan privatemelalui synonym tanpaharus mengetahui tabel aslinya sehingga tidak dapat mengubah struktur tabel.

e.    Create User

Digunakan untuk mendefinisikan user baru beserta passwordnya.

Contoh:



f.     Create Index

    Digunakan untuk mempercepat pengaksesan data pada suatu tabel, index yang diberikan pada satu atau lebih kolom.

Contoh:

DROP

a.    DROP TABLE

Digunakan untuk menghapus definisi tabel pada oracle yakni semua data dan index yang dimiliki tabel.

Sintaks:

DROP TABLE nama_table CASCADE CONSTRAINT;

Contoh :

//Sebelum di Drop

//Setelah di Drop

b.    DROP VIEW

Digunakan untuk menghapus view tertentu yang ada di basis data.

Sintaks:

      DROP VIEW nama_view;

      Contoh :



c.    DROP SQUENCE

Digunakan untuk menghapus squence tertentu dalam basis data.

Sintaks:

      DROP SQUENCE nama_squence;

Contoh :



d.    DROP SYNONYM

Digunakan untuk menghapus synonym tertentu yang ada dalam basisdata.

Sintaks:

      DROP SYNONYM nama_synonym;

Contoh :



e.    DROP INDEX

Digunakan untuk menghapus index tertentu yang ada di basisdata

Sintaks:

DROP INDEKS nama_index;
Contoh :



f.     DROP USER

Digunakan untuk menghapus deffinisi user tertentu.

Sintaks:

      DROP USER nama_user;

Contoh :



Data Manipulation Language (DML)

      DML merupakan bahasa untuk mengakses dan mengubah data yang sesuai dengan model datanya selain itu DML juga merupakan konsep yang menerangkan bagaimana menambah, mengubah dan menghapus baris tabel.

Perintah-perintah dalam DML:

1.     INSERT

 Berfungsi untuk menambahkan baris baru ke tabel.



2.    UPDATE

Berfungsi untuk memodifikasi nilai pada baris tabel.

Contoh :

//Table perawat sebelum di update



//Table perawat setelah di update

3.    DELETE

Berfungsi untuk menghapus baris tunggal atau lebih dari satu baris berdasarkan kondisi tertentu.

Contoh :

//Table pasien sebelum & sesudah di delete



4.    MERGE

Berfungsi untuk melakukan update maupun insert ke suatu tabel tertentu berdasarkan kondisi dari tabel lain. Dengan perintah merge ini, data akan diinsertkan apabila data tersebut tidak ada di tabel tujuan dan akan diupdatekan apabila data tersebut telah ada di tabel tujuan.

      Contoh :

      merge  into copy_kamar ck

using kamar k

on ck.nomor_kamar=k.nomor_kamar

 when matched then

      update set k.nama_kamar=ck.nama_kamar

      when not matched then

      insert values(ck.nama_kamar);



NORMALISASI

              Normalisasi adalah proses menstrukturkan data untuk menghilangkan grup elemen yang berulang-ulang dan membantu mengurangi atau mencegah timbulnya masalah yang berhubugan dengan pengelolahan data dalam database sehingga menghasilkan suatu  relasi yang sangat diperlukan dan penting. Berikut merupakan contoh normalisasi dalam database manajemen Rumah Sakit.



Tabel Perawat ( un normal )

Id_ perawat	Nama_ perawat	alamat	No_ telpon	Jenis_ kelamin	Kode_ obat	Id_ dokter
A1110	Steva	Dago	085234131818	Perempuan	0004	112160711
A1111	Mumun	Buah Batu	085234132424	Laki-laki	0002	112171205
A1112	Ardi	Cipularang	085234135656	Laki-laki	0001	112161211
					0003	112080909
A1114	Cinta	Ciwastra	085234131515	Perempuan	0005	112140207

Tabel Perawat ( 1NF )

Id_ perawat	Nama_ perawat	alamat	No_ telpon	Jenis_ kelamin	Kode_ obat	Id_ dokter
A1110	Steva	Dago	085234131818	Perempuan	0004	112160711
A1111	Mumun	Buah Batu	085234132424	Laki-laki	0002	112171205
A1112	Ardi	Cipularang	085234135656	Laki-laki	0001	112161211
A1112	Ardi	Cipularang	085234135656	Laki-laki	0003	112080909
A1114	Cinta	Ciwastra	085234131515	Perempuan	0005	112140207

Tabel Dokter_Perawat ( 2NF )

Id_ dokter	Id_ perawat	Kode_ Obat
112160711	A1110	0004
112171205	A1111	0002
112161211	A1112	0001
112080909	A1112	0003
112140207	A1114	0005

Tabel Perawat ( 2NF )

Id_ perawat	Nama_ perawat	Alamat	No_ Telpon	Jenis_ kelamin
A1110	Steva	Dago	085234131818	Perempuan
A1111	Mumun	Buah Batu	085234132424	Laki-laki
A1112	Ardi	Cipularang	085234135656	Laki-laki
A1112	Ardi	Cipularang	085234135656	Laki-laki
A1114	Cinta	Ciwastra	085234131515	Perempuan

Tabel obat_dokter ( 3NF )

Kode_ Obat	Id_ dokter
0004	112160711
0002	112171205
0001	112161211
0003	112080909
0005	112140207

Tabel dokter_perawat ( 3NF )

Id_ Dokter	Id_ Perawat
112160711	A1110
112171205	A1111
112161211	A1112
112080909	A1112
112140207	A1114

Tabel perawat ( 3NF )

Id_ perawat	Nama_ perawat	Alamat	No_ Telpon	Jenis_ kelamin
A1111	Mumun	Buah Batu	085234132424	Laki-laki
A1112	Ardi	Cipularang	085234135656	Laki-laki
A1112	Ardi	Cipularang	085234135656	Laki-laki
A1114	Cinta	Ciwastra	085234131515	Perempuan
